TPU — найпоширеніший гнучкий матеріал у 3D-друку, але саме його гнучкість робить вибір під серію нетривіальним. Для разового прототипу достатньо «щоб надрукувалося»; для серії важливіше інше: щоб тисяча деталей вийшла такою ж, як перша, щоб подача не зривалася на довгих змінах і щоб наступна партія матеріалу поводилася як попередня. Нестабільну екструзію в одиничному друці іноді можна компенсувати налаштуваннями, але в серії вона перетворюється на недоекструзію, зупинки обладнання, різницю в масі деталей і додатковий контроль кожної партії. Тому TPU слід обирати як частину виробничого процесу, а не як ізольований витратний матеріал.
Починайте з функції деталі, а не з «найм’якшого TPU»
Поширена помилка — обирати TPU за принципом «чим м’якше, тим краще». Правильніше сформулювати вимоги до деталі: вона має стискатися, згинатися, гасити удар, працювати як ущільнення, витримувати тертя чи просто мати приємну еластичну поверхню? До технічного завдання варто включити:
- тип навантаження: розтягування, стискання, згинання, удар або тертя;
- допустиму деформацію під навантаженням і кількість циклів згинання/стискання;
- вимоги до відновлення форми та залишкової деформації після стиску;
- контакт із водою, мастилами, паливом, мийними засобами або потом;
- робочу температуру й умови використання на відкритому повітрі;
- допустиму зміну розмірів і маси деталі.
Для ущільнення, амортизатора, захисного чохла та приводного ролика можуть знадобитися різні TPU навіть за однакової номінальної твердості. Часто потрібний ефект м’якості дає не найм’якший матеріал, а конструкція — гратчаста структура, менша кількість периметрів, нижче заповнення або спеціальна геометрія деформації. Це дає кращу повторюваність, ніж спроба друкувати надто м’який філамент на межі можливостей обладнання.

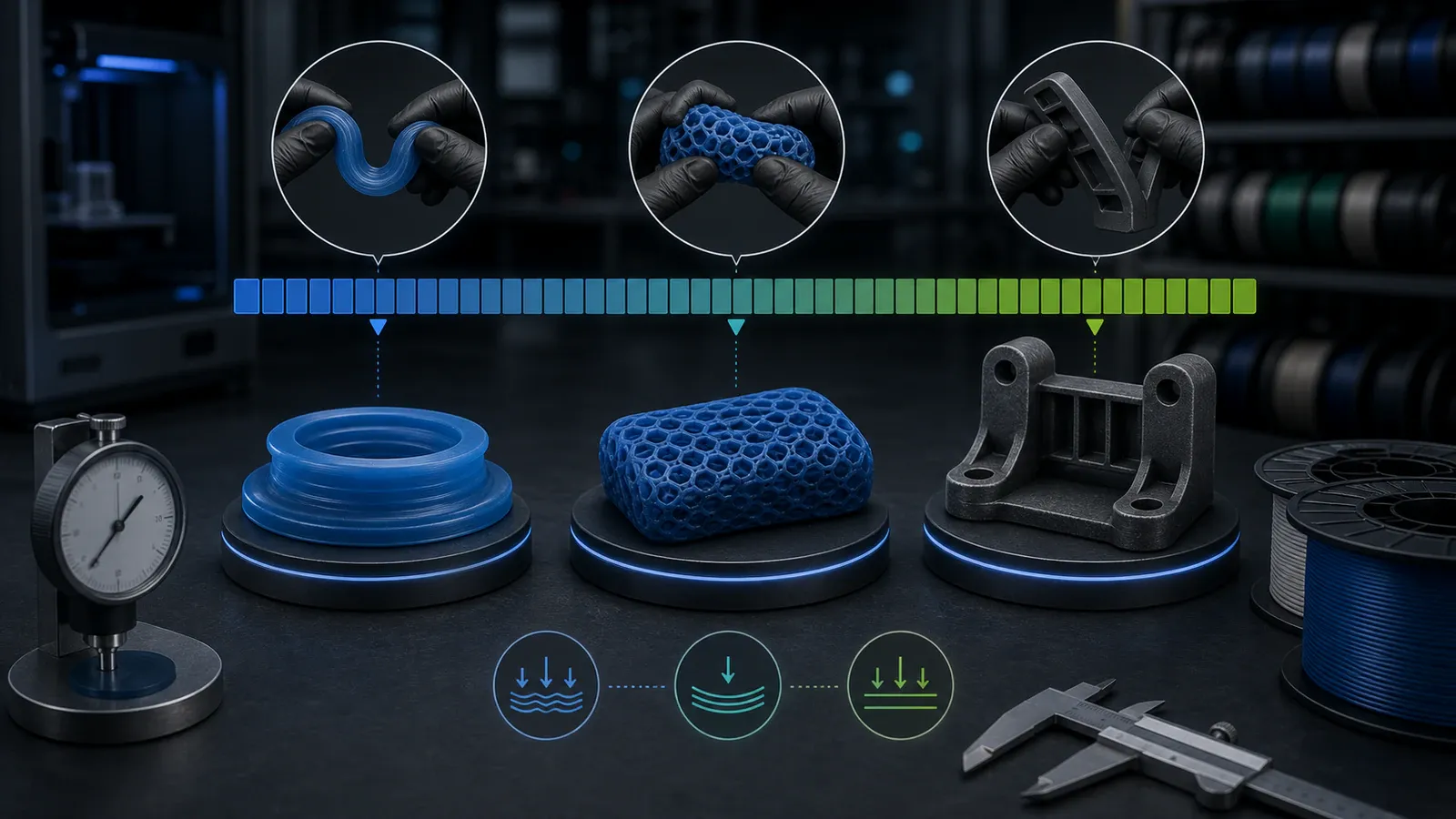

Що насправді означає твердість Shore
Твердість TPU вимірюють за шкалою Shore A (для м’яких еластомерів) і Shore D (для жорсткіших), визначаючи опір матеріалу вдавлюванню індентора. Це корисний параметр для порівняння, але він не описує всю поведінку деталі. Два TPU з однаковою твердістю 95A можуть відрізнятися за:
- модулем пружності та зусиллям при заданому розтягуванні;
- видовженням до розриву та залишковою деформацією після стискання;
- швидкістю відновлення форми;
- опором роздиранню та стиранню;
- в’язкістю розплаву й допустимою швидкістю друку;
- стійкістю до води, мастил, ультрафіолету або низьких температур.
TPU 95A — робоча точка для більшості серійних задач: він достатньо еластичний для практичного застосування, але достатньо жорсткий, щоб подаватися стабільно (амортизаційні вставки, захисні чохли, бампери, ущільнення помірної твердості). Чим м’якший матеріал (90A, 85A і нижче), тим складніший друк: TPU 85A вже потребує директ-драйв екструдера з обмеженим шляхом прутка, низьких швидкостей і мінімальної ретракції. Значення Shore A і Shore D не взаємозамінні, а вимірювання тонкої надрукованої стінки ручним твердоміром неточне — для контролю краще використовувати стандартний зразок і незмінну процедуру. На етапі обговорення серії доцільно зафіксувати цільову твердість разом із допустимим відхиленням, бо це впливає і на рецептуру, і на режим друку.
Тип хімії: поліефір чи поліестер
Під однаковою цифрою твердості можуть ховатися різні за хімією TPU, і для серії це не дрібниця. Базово розрізняють поліестерні (polyester) та поліефірні (polyether) TPU.
Поліестерні TPU дають високу механічну міцність, гарну стійкість до стирання та до олив і розчинників — їх логічно розглядати там, де деталь контактує з мастилами чи працює на абразію. Слабке місце — гідроліз: у постійно вологому чи гарячому вологому середовищі поліестерний TPU поступово деградує. Поліефірні TPU, навпаки, краще тримають гідроліз, працюють у вологому середовищі та зберігають гнучкість на холоді, при цьому добре поводяться на стирання й розрив. Тому під деталі для вулиці, вологих умов чи низьких температур частіше підходить поліефірна основа.
Висновок практичний: перш ніж фіксувати матеріал під серію, узгоджують умови експлуатації деталі (контакт із оливами, волога, температура) — вони визначають вибір хімії так само, як і твердість. Загальне позначення TPU не гарантує однакової поведінки в конкретному середовищі, тож перевіряють технічну документацію саме обраної рецептури.
Стабільність подачі: де серія «сипеться»
TPU стискається, згинається й пружно реагує на тиск подавального механізму, тому частина руху екструдера витрачається не на подачу матеріалу, а на його деформацію. Типові наслідки — нерівномірна ширина лінії, періодична недоекструзія, накопичення тиску перед соплом, вихід філаменту в проміжки біля подавального механізму, нестабільні ретракти та підвищена чутливість до опору котушки.
На рівність подачі впливає кілька чинників:
- Діаметр і його стабільність по довжині. Принтер дозує матеріал за об’ємом, припускаючи постійний переріз; якщо діаметр «плаває» або нитка овальна, з’являються напливи й недовитрата. Для гнучкого матеріалу це критичніше, бо TPU гірше «прощає» коливання тиску в зоні розплаву.

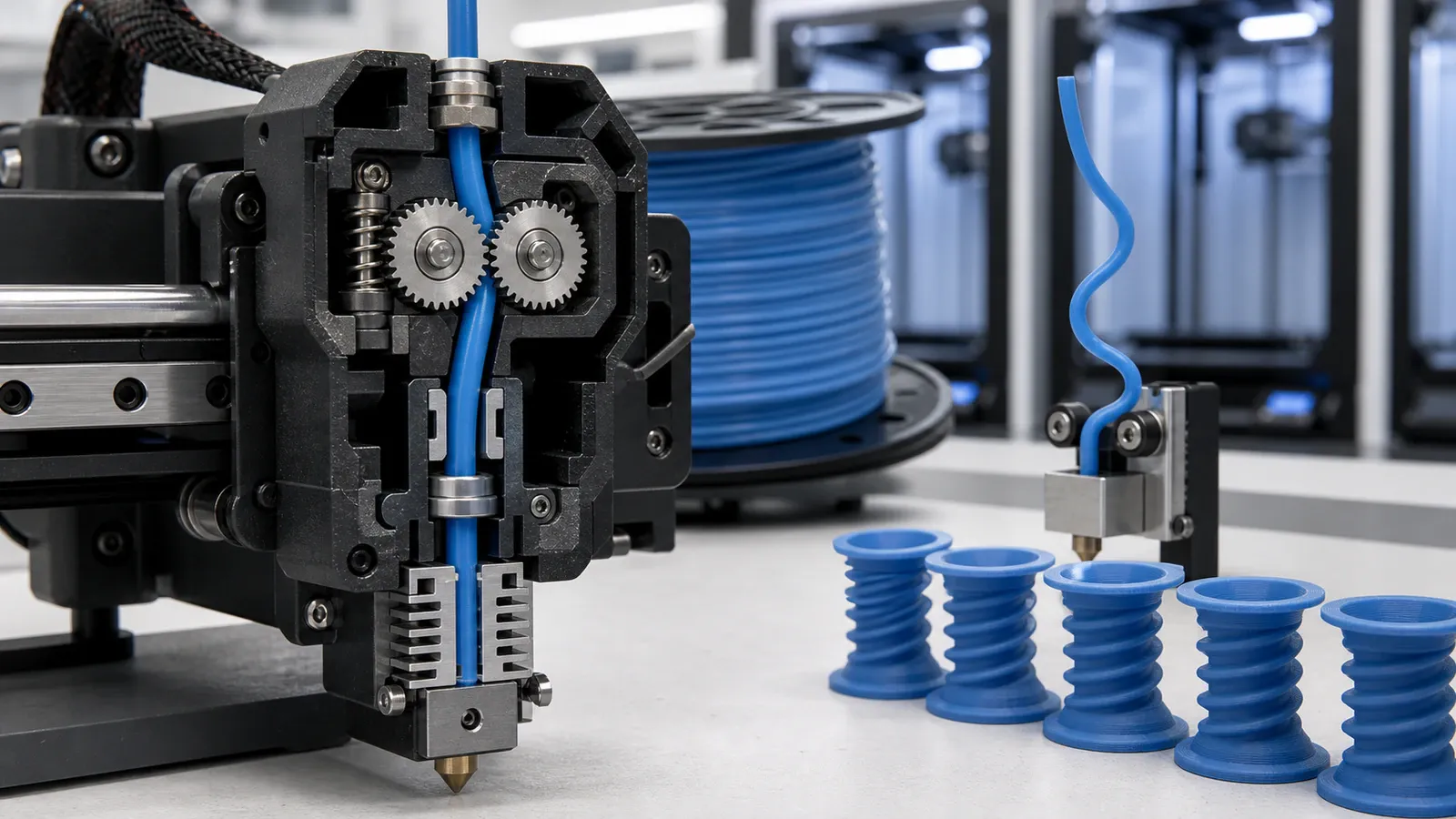

- Конфігурація екструдера. Для TPU, особливо м’якшого, директ-драйв практично безальтернативний: короткий і максимально обмежений тракт не лишає проміжку, де нитка могла б вигнутися. Bowden теж друкує TPU, але потребує суттєво більшого тюнінгу, нижчих швидкостей і мало не повної відмови від ретракції; успішний короткий тест ще не підтверджує стабільність багатогодинної серії.
- Стан тракту подачі. Перевіряють відсутність вільних проміжків після шестерень, їх чистоту, помірний притиск (надмірний продавлює й сточує нитку, недостатній дає проковзування), вільне обертання котушки та плавну траєкторію до екструдера.
- Режим друку. Гнучкі матеріали найкраще друкуються на низьких швидкостях із короткою й повільною ретракцією; ці налаштування фіксують у профілі під конкретний матеріал, а не підбирають заново для кожної партії.
Швидкість оцінюють через об’ємний потік, а не лише через «мм/с» у слайсері. Якщо потрібний потік перевищує можливості системи, підвищення температури не завжди рятує — воно збільшує витікання, ниткування й погіршує геометрію дрібних елементів; надійніше знизити потік, змінити сопло або обрати TPU, розроблений для продуктивнішої екструзії.
Вологість як джерело нестабільності
TPU гігроскопічний, причому більше за ABS чи PETG. Волога нитка дає характерні бульбашки пари в хотенді, пористу й шорстку поверхню, стрінгінг, нестабільний діаметр на виході та слабшу міжшарову адгезію. Для серії недостатньо висушити матеріал один раз перед запуском — потрібна керована система: сушіння за рекомендаціями виробника (TPU сушать за помірних температур, орієнтовно близько 50–55 °C, уникаючи перегріву, бо через низьку температуру склування м’яка котушка може злипнутися в блок), зберігання відкритих котушок у герметичній тарі з осушувачем, подача із сухого боксу на довгих друках, фіксація часу перебування котушки у відкритому середовищі та повторне сушіння за внутрішнім правилом. Універсальної температури немає — її визначають рецептура матеріалу й термостійкість котушки.
Геометрія деталі змінює її фактичну жорсткість
Твердість філаменту не дорівнює жорсткості готової деталі. На поведінку виробу впливають товщина стінок, кількість периметрів, щільність і структура заповнення, напрям укладання шарів, наявність порожнин і ребер, температура та якість з’єднання між шарами. Тонкостінна деталь із TPU 95A легко згинається, а компактна деталь із того самого матеріалу й суцільним заповненням поводиться майже як жорсткий еластомер. Тому для серії фіксують не лише артикул філаменту, а й версію CAD-моделі, орієнтацію, профіль слайсера, кількість периметрів, заповнення та ключові параметри охолодження — зміна геометрії може вплинути на результат сильніше, ніж невелика різниця номінальної твердості.
Як перевірити TPU перед масштабуванням
Матеріал кваліфікують на тому самому обладнанні, на якому планується серійний випуск: невеликий демонстраційний зразок не відтворює тривалу роботу котушки, повторні ретракти, накопичення тепла та зміну опору при розмотуванні. Практична перевірка має включати безперервний друк типової деталі, кілька запусків після повторного завантаження матеріалу, порівняння початку, середини й кінця котушки, контроль маси та критичних розмірів, функціональне випробування після стабілізації зразків (стиснення в пазу, циклічне згинання, монтаж у вузол) і повторення тесту на іншій партії філаменту. Після вибору матеріалу затверджують еталонну деталь і робоче вікно параметрів, де профіль містить не одне «ідеальне» значення, а допустимі межі стабільності.
Що узгодити з виробником філаменту
Для B2B-проєкту заздалегідь погоджують не лише твердість і колір. До специфікації входять склад або тип TPU, цільова твердість і метод її контролю, функціональні вимоги до деталі, обладнання та виробничий профіль замовника, формат і конструкція котушки, маса намотування, маркування партій, пакування, умови зберігання, вимоги до повторюваності кольору й подачі та перелік параметрів, що перевіряються перед запуском. Замість орієнтуватися лише на ціну за кілограм, оцінюють повну вартість стабільної деталі: відсоток браку, час налаштування, простої принтерів і витрати на контроль.
Правильний TPU для серії — це не обов’язково найм’якший чи найдорожчий матеріал, а той, що відповідає функції деталі, стабільно подається на вашому обладнанні, дає повторювану геометрію та зберігає властивості від партії до партії. Bokotech працює з інженерними філаментами у форматі контрактного виробництва, OEM і private label та узгоджує з B2B-замовником вибір матеріалу, твердість TPU, тип хімії, колір, формат котушки, маркування, пакування й критерії контролю до старту серії. Такий підхід дає змогу оцінювати філамент у контексті реального процесу, а не за характеристиками окремого зразка, — і саме керованість усієї цієї системи визначає, чи будуть TPU-деталі однаковими і в межах одного запуску, і під час повторних замовлень.
