Виробництво філаменту часто описують спрощено: полімерні гранули засипають в екструдер, розплавляють і намотують нитку на котушку. Насправді промислова екструзійна лінія — це послідовність взаємопов’язаних операцій, де відхилення на будь-якому етапі проявляється вже під час друку: нестабільною подачею, зміною ширини екструзії, нерівною поверхнею або відмінностями між партіями.
Для брендів, дистриб’юторів, 3D-друкарських ферм і виробничих команд ці деталі прямо впливають на повторюваність. Навіть якщо матеріал має правильну назву — TPU, ABS+, ASA, PA/Nylon, PLA чи PETG — його поведінка в принтері визначається не лише полімером, а й тим, як саме його переробили у філамент. Для B2B-покупця важливо розуміти не тільки склад матеріалу, а й те, як виробник керує сировиною, температурою, швидкістю лінії, охолодженням, геометрією нитки та намотуванням.
Екструзійна лінія — це не один верстат

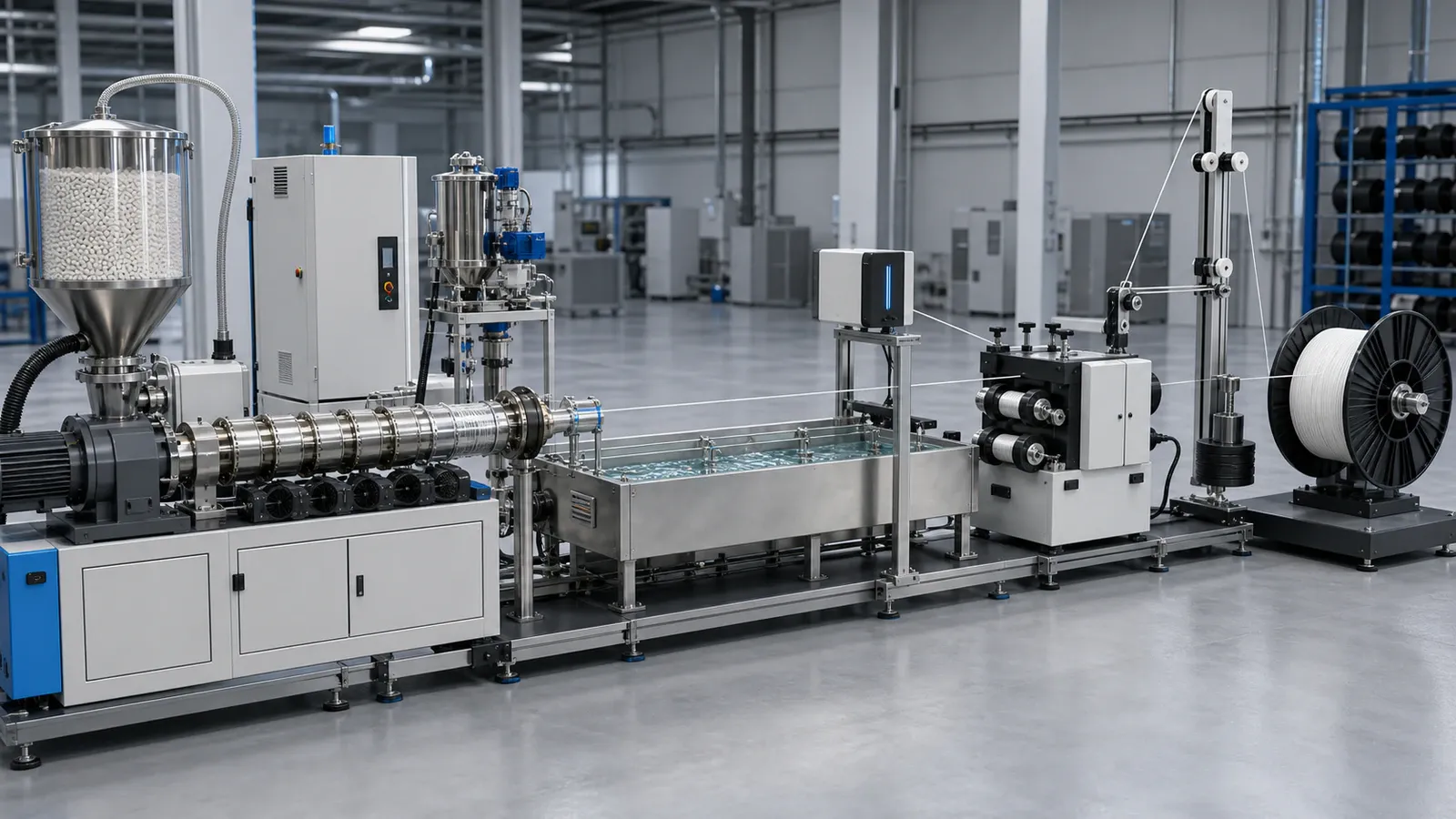

Типова лінія виробництва філаменту включає кілька послідовних вузлів:
- систему зберігання та підготовки грануляту;
- сушарку;
- дозування полімеру, барвника й функціональних добавок;
- екструдер (одно- або двошнековий);
- фільтр розплаву та екструзійну головку (фільєру);
- систему повітряного або водяного охолодження;
- безконтактний вимірювач діаметра;
- тяговий механізм (puller);
- компенсатор або накопичувач нитки;
- намотувальну станцію;
- засоби виробничого контролю та реєстрації параметрів.
Конкретна конфігурація залежить від матеріалу, продуктивності, цільового діаметра, типу котушок і вимог до готового продукту. Лінія для жорсткого PLA або ABS+ потребує інших налаштувань, ніж виробництво м’якого TPU чи гігроскопічного поліаміду.
Вхідний контроль грануляту
Процес починається не з нагрівання, а з ідентифікації сировини: марка полімеру, номер партії, колір, стан упаковки, умови зберігання та відповідність погодженій рецептурі. Однорідність вхідного грануляту напряму визначає те, що отримає замовник на котушці.
Навіть матеріали з однаковою загальною назвою відрізняються за в’язкістю розплаву, молекулярною масою, набором стабілізаторів і поведінкою під час екструзії. Дві марки TPU однакової твердості Shore можуть вимагати різних температур і давати різну усадку після виходу з фільєри. Тому для повторюваного серійного продукту фіксують конкретну марку базового полімеру, постачальника та партію сировини, тип і частку барвника, склад функціональних добавок, правила використання вторинного матеріалу та технологічну карту перероблення. Заміна одного компонента без повторної перевірки процесу може змінити колір, жорсткість, поверхню нитки або стабільність діаметра.
Сушіння: підготовка полімеру до плавлення
Більшість інженерних полімерів гігроскопічні — вони вбирають вологу з повітря. Особливо уважного контролю потребують поліаміди, TPU та поліефірні матеріали, але залежно від марки й умов зберігання сушіння буває потрібним і для PLA, PETG, ABS/ASA. Якщо екструдувати вологий матеріал, у розплаві утворюється пара, що дає бульбашки й пори, матову або шорстку поверхню, нестабільний потік через фільєру, коливання діаметра та погіршення механічних характеристик через гідролітичне руйнування полімерних ланцюгів.
Режим сушіння не варто визначати за універсальною таблицею: температура, тривалість, точка роси та допустима залишкова вологість залежать від конкретної марки сировини та її технічної документації. Сушіння — це не «чим довше й гарячіше, тим краще»: надто агресивний режим спричиняє пожовтіння, зміну властивостей або проблеми з добавками. Сушити потрібно не лише базовий гранулят — барвникові концентрати й функціональні добавки також можуть містити вологу, а після сушіння матеріал слід захищати від повторного контакту з вологим повітрям.
Дозування та змішування рецептури
Підготовлений гранулят подається в екструдер; якщо філамент кольоровий або містить добавки, на цьому етапі вводять майстербатч, стабілізатори, модифікатори або наповнювачі. Точність і стабільність дозування визначають повторюваність кольору між партіями — для брендів і дистриб’юторів це часто критично, бо різнотон котушок із різних замовлень помітний неозброєним оком. Коливання частки модифікатора здатне вплинути на твердість TPU, ударну в’язкість ABS+ або технологічну поведінку компаунду. Використовують об’ємне чи гравіметричне дозування, попереднє змішування або їх комбінацію — метод обирають відповідно до рецептури, необхідної повторюваності та продуктивності.
Що відбувається всередині екструдера
У завантажувальній зоні гранули потрапляють у циліндр, де їх захоплює обертовий шнек. Типовий шнек має кілька ділянок: зона подачі переміщує твердий гранулят, перехідна (компресійна) зона ущільнює його та забезпечує поступове плавлення, дозувальна зона вирівнює розплав і створює стабільний потік до головки. Полімер нагрівається не лише зовнішніми нагрівачами циліндра — частина тепла утворюється через тертя та зсув усередині матеріалу, тому задана температура зон і фактична температура розплаву не завжди збігаються.
Тут є принципова розвилка. Одношнекові екструдери дають рівномірний тиск і стабільний потік, чого зазвичай достатньо для відносно простих матеріалів. Двошнекові краще перемішують і підходять для компаундування — поєднання кількох компонентів у однорідну суміш, наприклад для наповнених або кастомних формул. Натомість двошнекова схема дає пульсуючий потік, який для стабільного діаметра компенсують розплавним насосом (melt pump), що вирівнює тиск і подачу.
Мета процесу — не просто розплавити гранули, а отримати однорідний розплав без неплавлених частинок, надмірного перегріву та значних коливань тиску. Занадто низька температура погіршує пластикацію та збільшує навантаження на привід; надмірна температура або тривалий час перебування полімеру в циліндрі спричиняють деградацію, зміну кольору, запах чи втрату властивостей.
Фільтрація розплаву та формування нитки
Перед екструзійною головкою за потреби встановлюють сітчастий пакет або іншу систему фільтрації, яка затримує сторонні частинки, агломерати пігменту та залишки недостатньо диспергованих компонентів. Для частини матеріалів застосовують дегазацію, щоб видалити залишкову вологу й леткі речовини. Фільтрація має бути збалансованою: надто щільний або забруднений фільтр збільшує тиск і порушує стабільність потоку.
Далі розплав виходить через фільєру у вигляді безперервного прутка. Отвір фільєри не дорівнює кінцевому діаметру: після виходу полімер може розширюватися, витягуватися тяговим механізмом і змінювати розміри під час охолодження. Фінальна геометрія є балансом між продуктивністю екструдера, в’язкістю розплаву, температурою головки, швидкістю протягування та способом охолодження.
Охолодження та стабілізація форми
Щойно сформована нитка ще м’яка. Якщо почати тягнути або намотувати її надто рано, вона може сплющитися, витягнутися нерівномірно чи отримати сліди від роликів. Залежно від полімеру застосовують водяну ванну, повітряне охолодження або кілька послідовних зон; важливі температура охолоджувального середовища, відстань від фільєри, довжина траси та швидкість лінії.
Надто різке охолодження не завжди оптимальне: воно впливає на усадку, внутрішні напруження, кристалізацію та стабільність форми, тоді як надто повільне призводить до провисання й деформації перерізу. Для гнучких матеріалів, особливо TPU, додатково важливі низький надлишковий натяг і коректний контакт із роликами, адже м’який філамент легше розтягується.
Безперервний контроль діаметра
Після первинної стабілізації філамент проходить через безконтактний вимірювальний модуль, найчастіше лазерний, який знімає десятки показань за хвилину. Стандартні діаметри — 1,75 мм і 2,85 мм. Значення одного ручного вимірювання не характеризує всю котушку — важлива статистика вздовж її довжини: середнє значення, мінімум і максимум, розкид, частота короткочасних відхилень і вихід за межі специфікації. Промислові системи вимірюють нитку в кількох напрямках, що дає змогу контролювати не лише середній діаметр, а й овальність — наскільки переріз наближений до кола. Філамент може мати правильний середній діаметр, але бути овальним, що погіршує стабільність подачі, особливо на фермах із багатогодинними завданнями.
Дані надходять у контур керування, який регулює швидкість витяжки: саме співвідношення подачі та витягування задає кінцеву товщину нитки. За сталої продуктивності екструдера збільшення швидкості протягування зменшує діаметр, а зменшення — збільшує його. Проте автоматика не компенсує нестабільну сировину, вологу чи значні пульсації розплаву — вона працює найкраще, коли попередні етапи вже під контролем.
Тяговий механізм і намотування
Тягові ролики задають лінійну швидкість філаменту й підтримують контрольований натяг. Між ними та намотувальною станцією може встановлюватися компенсатор, який згладжує зміни натягу або дозволяє замінювати котушки без різкої зупинки процесу. Вузол намотування з розкладкою (traverse) забезпечує рівні витки без перехльостів, а система контролю натягу підтримує сталу силу намотування.
Якість намотування така ж важлива, як і діаметр: заплутані витки чи завеликий натяг призводять до обривів і зупинок друку. Надмірний натяг деформує м’який TPU або створює небажані напруження; недостатній — дає пухке укладання, зміщення витків і ризик заплутування. Параметри намотування залежать від ширини котушки, геометрії фланців, діаметра осердя та маси продукту. На цьому ж етапі визначається формат котушки — її розмір, вага, тип шпулі та намотана довжина матеріалу.
Контроль готової партії, маркування та пакування
Після завершення намотування оцінюють не лише зовнішній вигляд котушки. Програма контролю може включати відповідність діаметра й овальності специфікації, стан поверхні нитки, однорідність кольору, масу нетто, якість укладання витків, відсутність забруднень і локальних звужень, тестовий друк за погодженою процедурою та ідентифікацію виробничої партії.
Пакування особливо важливе для гігроскопічних матеріалів: герметичний пакет, осушувач, коректне зберігання й чітке маркування — це частина якості продукту, а не косметика, бо неправильне зберігання здатне звести нанівець хорошу екструзію. Для B2B-постачання важлива простежуваність — номер партії, матеріал, діаметр, для TPU твердість за Шором — щоб повторити замовлення з тими ж характеристиками й коректно реагувати, якщо до партії виникають питання.
Від стабільної лінії до повторюваної серії
Якість філаменту визначається не окремою фільєрою, датчиком чи сушаркою, а всією технологічною послідовністю: від вибору грануляту до укладання останнього витка. Вартість партії так само залежить не лише від ціни грануляту — на неї впливають тип полімеру, складність рецептури, колір, потреба в сушінні, швидкість лінії, час переналаштування, очищення після попереднього матеріалу, формат котушки, пакування, контроль якості та втрати на запуску. Нестандартний колір, спеціальна Shore-твердість TPU чи кастомна рецептура потребують більше технічної координації, ніж стандартний матеріал.
Bokotech як український виробник інженерного філаменту веде цю технічну координацію в межах контрактного виробництва та OEM / private label: матеріал, колір, твердість TPU за Shore, формат котушки, маркування, пакування й критерії контролю узгоджують до запуску лінії, а перевірену рецептуру та технологічне вікно закріплюють як основу для наступних серій. Географія сама по собі не гарантує результату — вирішальними залишаються керованість процесу й повторюваність параметрів від партії до партії, і саме це робить філамент придатним не лише за назвою полімеру, а й за реальною поведінкою в друці.
